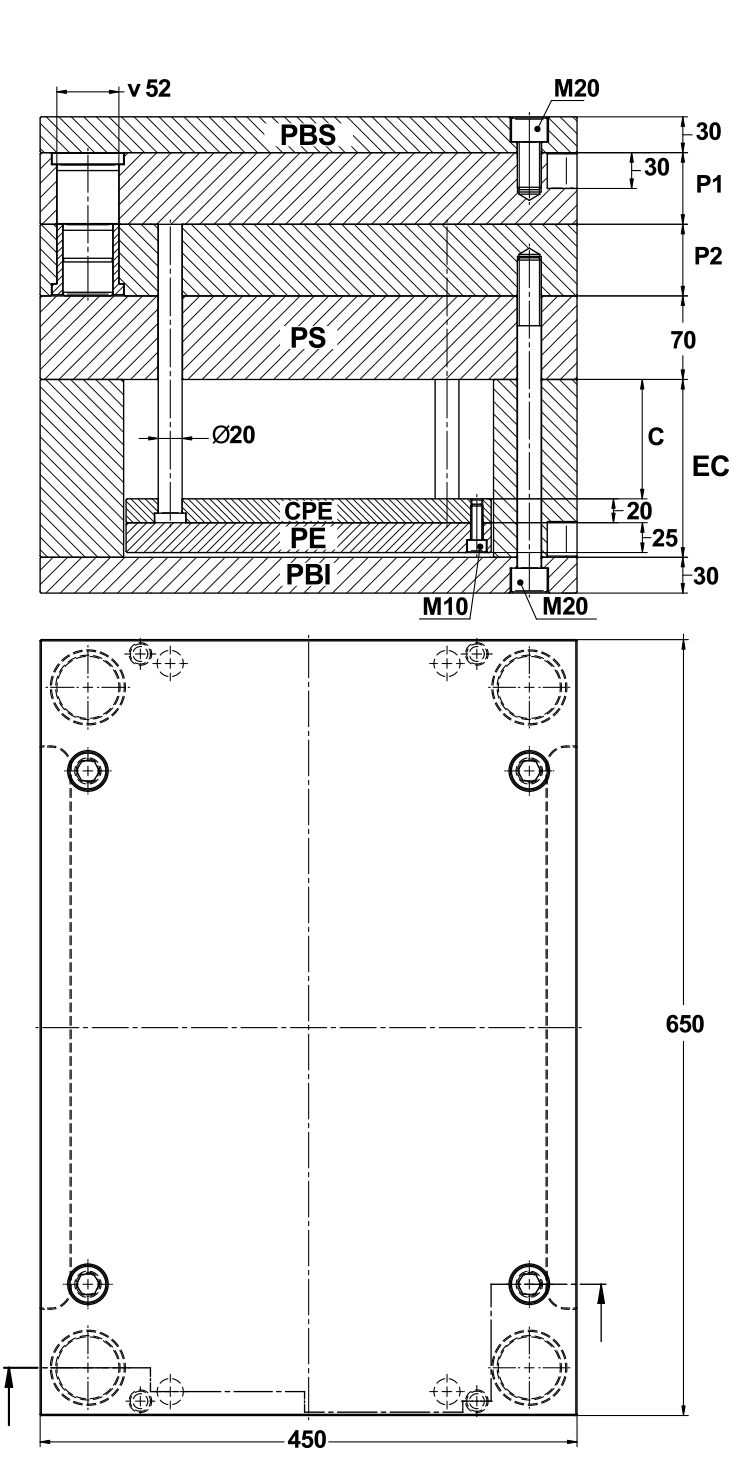

Con Puente

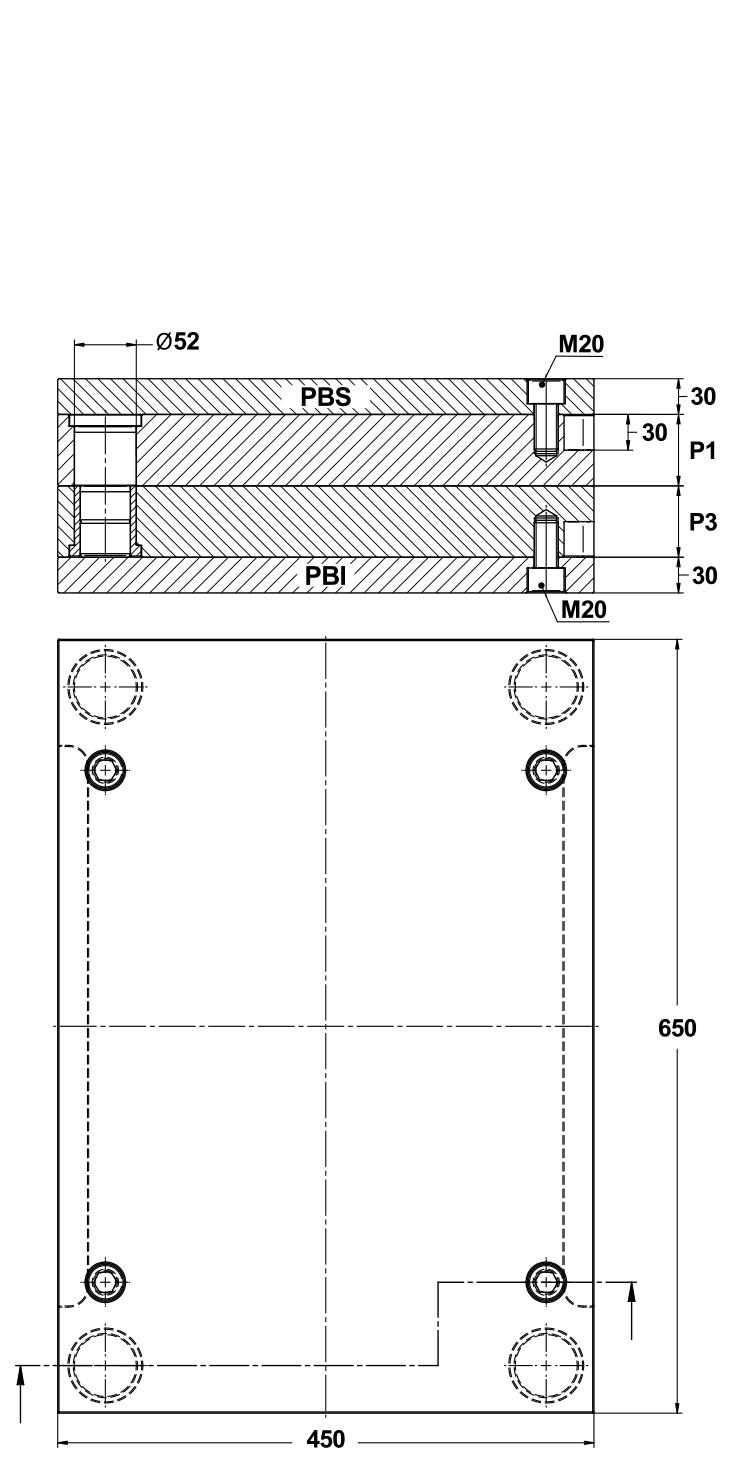

Tipo M

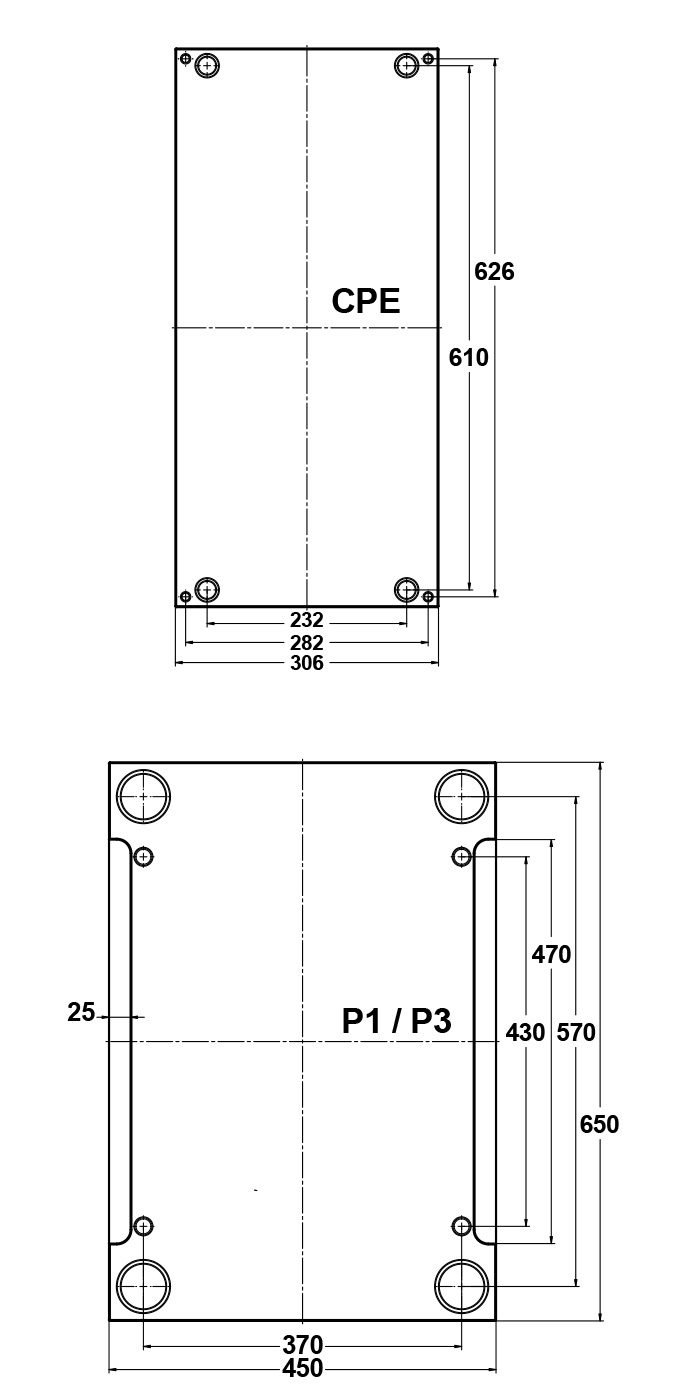

Vista Placa CPE y P1/P3
Curso de Extracción
| Cod Curso | 1 | 2 | 3 |
| C | 50 | 70 | 100 |
| EC | 99 | 119 | 149 |
Sub Series
| Sub Serie | P1 | P2/P3 | Cod. Columna | Cod. Buje |
| 1 | 60 | 60 | C61 | B21 |
| 2 | 60 | 70 | C61 | B22 |
| 3 | 60 | 90 | C62 | B23 |
| 4 | 60 | 115 | C63 | B24 |
| 5 | 60 | 140 | C63 | B25 |
| 6 | 70 | 60 | C64 | B21 |
| 7 | 70 | 70 | C65 | B22 |
| 8 | 70 | 90 | C65 | B23 |
| 9 | 70 | 115 | C66 | B24 |
| 10 | 70 | 140 | C66 | B25 |
| 11 | 90 | 60 | C67 | B21 |
| 12 | 90 | 70 | C68 | B22 |
| 13 | 90 | 90 | C68 | B23 |
| 14 | 90 | 115 | C69 | B24 |
| 15 | 90 | 140 | C69 | B25 |
| 16 | 115 | 60 | C70 | B21 |
| 17 | 115 | 70 | C71 | B22 |
| 18 | 115 | 90 | C71 | B23 |
| 19 | 115 | 115 | C72 | B24 |
| 20 | 115 | 140 | C72 | B25 |
| 21 | 140 | 60 | C73 | B21 |
| 22 | 140 | 70 | C74 | B22 |
| 23 | 140 | 90 | C74 | B23 |
| 24 | 140 | 115 | C75 | B24 |
| 25 | 140 | 140 | C75 | B25 |
Como solicitar un Portamolde ITAN
- Seleccionar tipo de portamolde
- Definir la Serie del portamolde. Para ello ver plano de área útil en la siguiente solapa.
- Escoger los espesores de placas de trabajo en la página correspondiente a la
Serie seleccionada, lo que constituye la sub-serie del portamolde. - Elegir el curso de extracción. Se presentan tres opciones. (no aplica para tipo M)
- Indicar el material de las placas de trabajo. A1 para SAE1045 o A3 para P20 Bonificado.
Los portamoldes ITAN Estándar pueden solicitarse en diferentes dimensiones. Las placas de trabajo (P1, P2 y P3) pueden se requeridas en material SAE 1045 (A1) o P20 Bonificado (A3).
Área útil de extracción
