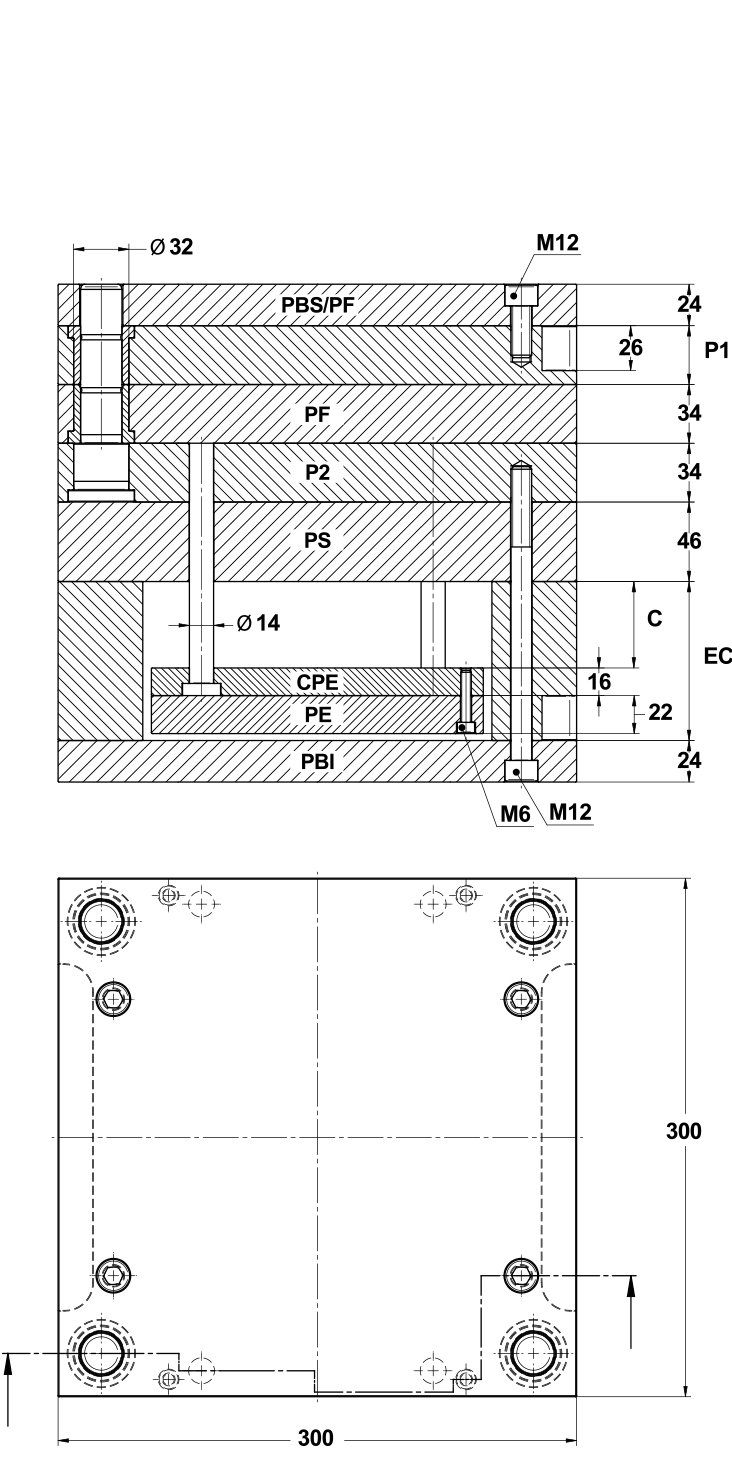

Con Puente

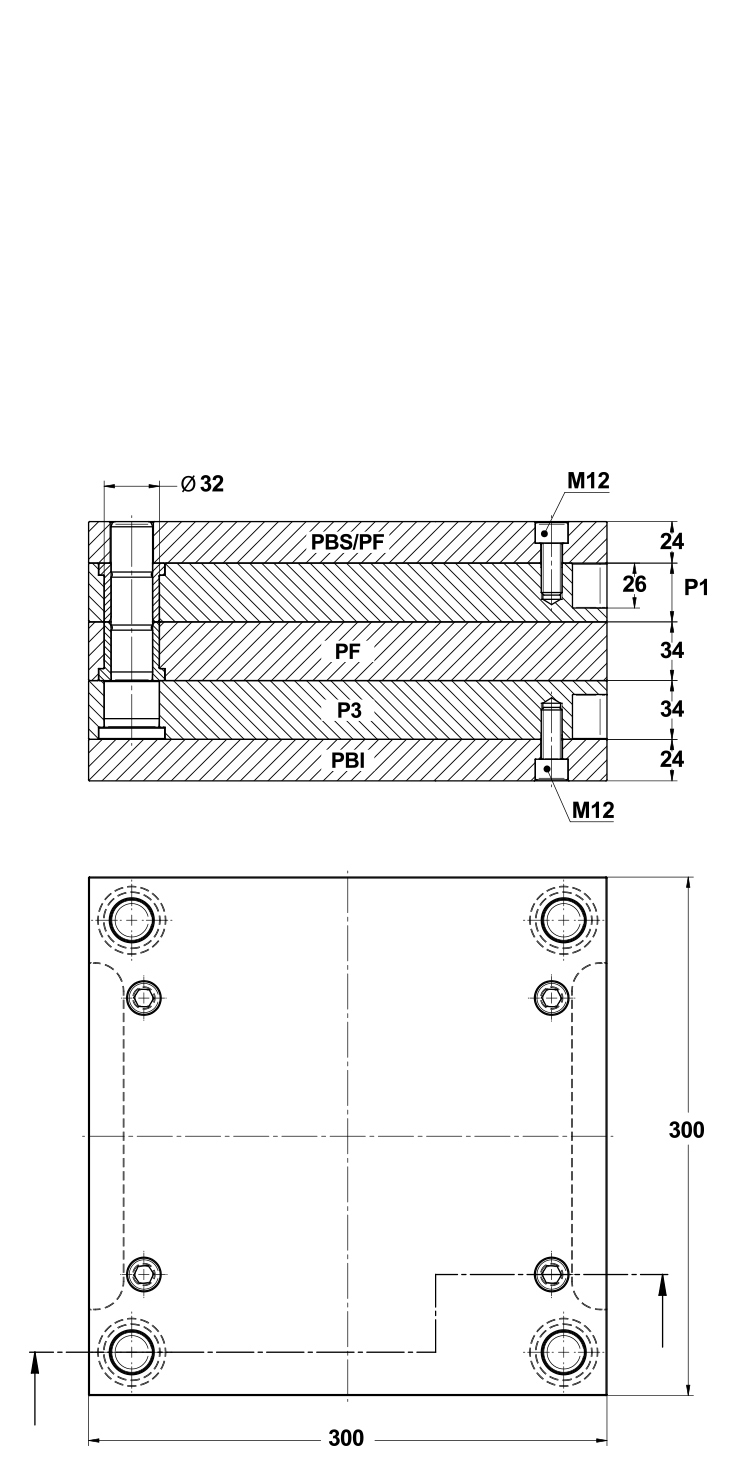

Tipo M
Vista Placa CPE y P1/P3
Sub Series
| Sub Serie | P1 | PF | P2 | Buje en P1 | Buje en PF | Columna en P2/P3 |
| 26 | 26 | 34 | 34 | B11 | B12 | CF7 |
| 27 | 34 | 34 | 34 | B12 | B12 | CF8 |
| 28 | 46 | 34 | 34 | B13 | B12 | CF8 |
| 29 | 60 | 34 | 34 | B14 | B12 | CF9 |
| 30 | 70 | 34 | 34 | B15 | B12 | CF9 |
Curso de Extracción
| Cod Curso | 1 | 2 | 3 |
| C | 20 | 30 | 50 |
| EC | 62 | 72 | 92 |
Como solicitar un Portamolde ITAN
- Seleccionar tipo de portamolde
- Definir la Serie del portamolde. Para ello ver plano de área útil en la siguiente solapa.
- Escoger los espesores de placas de trabajo en la página correspondiente a la
Serie seleccionada, lo que constituye la sub-serie del portamolde. - Elegir el curso de extracción. Se presentan tres opciones. (no aplica para tipo M)
- Indicar el material de las placas de trabajo. A1 para SAE1045 o A3 para P20 Bonificado.
Los portamoldes ITAN Estándar pueden solicitarse en diferentes dimensiones. Las placas de trabajo (P1, P2 y P3) pueden se requeridas en material SAE 1045 (A1) o P20 Bonificado (A3).
Área útil de extracción
